Een externe kachel correct aansluiten op een hottub
Een externe houtkachel kan een hottub eenvoudig en efficiënt verwarmen, op voorwaarde dat het water correct tussen kuip en kachel kan circuleren. Bij natuurlijke circulatie is er geen pomp om de stroming af te dwingen: temperatuurverschil en zwaartekracht nemen deze taak op zich. De plaats van de kachel, de richting van de aansluitingen en het verloop van de leidingen zijn daarom doorslaggevend.
Waarom circuleert het water zonder pomp?
Het principe berust op natuurlijke convectie. Koeler, dichter water komt via de onderste aansluiting in de kachel. Wanneer het in de warmtewisselaar wordt verwarmd, wordt het lichter en stijgt het naar de bovenste uitlaat. Daarna stroomt het terug naar de hottub, terwijl nieuw, koeler water zijn plaats in het circuit inneemt.
Deze beweging lijkt eenvoudig, maar hangt rechtstreeks af van de geometrie van de aansluitingen. Een verkeerd uitgelijnde leiding, een kachel op te grote afstand of lucht in het circuit kan de circulatie vertragen of onderbreken. Om dit circuit in het geheel van het systeem te plaatsen, leest u ook onze gids over de werking van een hottub.

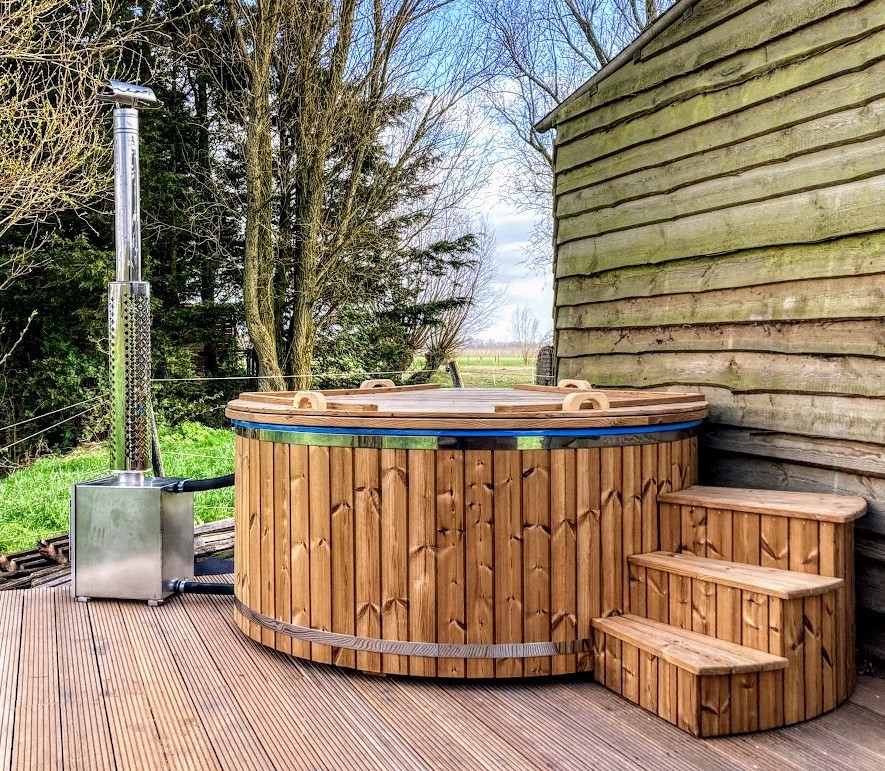

De twee kachelaansluitingen: verwissel de stroomrichting niet
Onderste aansluiting: aanvoer van koud water
De aansluiting onderaan de kachel ontvangt het water uit de kuip. Deze aanvoer moet vrij blijven, zodat het water op natuurlijke wijze de warmtewisselaar kan instromen.
Bovenste aansluiting: retour van warm water
Na verwarming verlaat het water de kachel via de bovenste aansluiting en stroomt het terug naar de hottub. Deze leiding moet het natuurlijke opstijgen van het warme water ondersteunen, zonder de doorstroming te blokkeren.
Vergelijkt u nog verschillende posities en soorten verwarming? Onze pagina over kachels voor hottubs helpt u externe kachels, interne kachels en geïntegreerde oplossingen van elkaar te onderscheiden.
Drie regels voor een goed werkende aansluiting
Plaats de kachel dicht bij de hottub
Lengte, diameter, helling en positie van de aansluitingen moeten overeenkomen met de goedgekeurde tekening voor precies deze kachel en kuip. Eén afstandsgrens alleen volstaat niet om de werking van het thermosifonprincipe te bevestigen. Vraag de installatietekening op die bij uw bestelling hoort, voordat u de plaats van de kachel vastlegt.
De gebruikershandleiding van de hottub helpt u de documenten terug te vinden. Voor alle installatiematen blijven de met uw kachel meegeleverde handleidingen en tekeningen nodig.
Wijkt het geplande leidingverloop af van de tekening, onderbreek dan de voorbereiding van de aansluiting en laat een oplossing door de fabrikant goedkeuren. Een extra pomp is geen correctie om te improviseren: een pomp verandert de werking en de mogelijke bedrijfstoestanden van het circuit.
Laat de warme retourleiding licht stijgen
De leiding vanaf de bovenste kachelaansluiting moet richting de hottub licht omhoog lopen. Deze helling helpt het warme water op natuurlijke wijze naar de kuip terug te stromen.
Een volledig horizontale of dalende retourleiding kan de convectie verstoren. Het warme water circuleert dan mogelijk te langzaam of blijft in de kachel, in plaats van correct naar de hottub terug te keren.
Maak iedere verbinding volledig dicht
Slangen en aansluitingen moeten correct worden bevestigd en dicht zijn tegen het binnendringen van lucht en water. Zelfs een kleine lekkage of binnendringende lucht kan de circulatie verstoren en het verwarmingsvermogen verminderen.
Controleer vóór de eerste stookbeurt de klemmen, aansluitingen en verbindingen. Een verbinding is nu eenvoudiger te corrigeren dan nadat het water al wordt verwarmd.
Wat gebeurt er bij een verkeerde aansluiting?
De circulatie valt stil
Wanneer afstand, helling of aansluitingen de circulatie van het water belemmeren, kan het convectiecircuit niet meer normaal functioneren.
De hottub warmt slecht op
Onvoldoende circulatie betekent dat de door de kachel geproduceerde warmte slecht aan het water in de kuip wordt overgedragen. De opwarming verloopt traag en ongelijkmatig.
De druk in de kachel kan oplopen
Kan het warme water de warmtewisselaar niet meer correct verlaten, dan kan het zich in de kachel ophopen. Een installatie zonder vrije circulatie mag niet worden gebruikt totdat het probleem is verholpen.
Controle vóór de eerste stookbeurt
Controleer vóór elke eerste stookbeurt de toegankelijke delen van de koude installatie en vergelijk deze met de goedgekeurde tekening. Een visuele controle brengt niet alle fouten aan het licht en vervangt niet de keuring door een deskundige.
Tot de voorbereiding behoort ook het vullen en ontluchten van de watervoerende delen van de hottub volgens de handleidingen: een gevulde kuip bewijst op zich niet dat de kachel en elk circuit correct met water zijn gevuld.
- Koude aanvoer: het water uit de kuip kan de onderste kachelaansluiting vrij bereiken.
- Warme retour: de bovenste leiding loopt met een lichte helling terug naar de hottub.
- Geometrie: lengtes, diameters, hoogtes en hellingen komen overeen met de goedgekeurde tekening van de configuratie.
- Aansluitingen: slangen, verbindingen en klemmen zijn correct aangedraaid en dicht.
Volg de uitschakelprocedure van het model, blijf uit de buurt van hete oppervlakken en heet water en laat de installatie na het afkoelen controleren. Tijdens het stoken mogen geen aansluitingen worden losgekoppeld, aangedraaid of gewijzigd.
Treedt er verkleurde vloeistof naar buiten, dan helpt de gids Bruine vloeistof onder de kachel u om waarnemingen aan de koude kachel te beoordelen. Op basis van de kleur alleen kan niet worden vastgesteld of het om een waterlek of om condensatie gaat.
Kies een hottub die is ontworpen voor een externe kachel
De aansluiting is veel eenvoudiger wanneer hottub, kuipdoorvoeren en kachel op elkaar zijn afgestemd. Zoekt u een configuratie met externe verwarming, dan is de TimberIN Nordic™ External Comfort een voorbeeld van een hottub met een kachel buiten de kuip. Vergelijk daarnaast het volledige aanbod houtgestookte hottubs.
Veelgestelde vragen
Waarom moet de bovenste slang richting de hottub stijgen?
Omdat verwarmd water vanzelf opstijgt. Een lichte helling helpt het warme retourwater de kuip te bereiken en ondersteunt de convectiecirculatie.
Welke afstand tussen kachel en kuip is mogelijk?
De toegestane afstand maakt deel uit van de aansluittekening van het model, samen met diameters, hellingen en hoogtes. Neem geen waarde over van een andere installatie en voeg geen pomp toe zonder beoordeling en goedkeuring door de fabrikant.
Kan een kleine lekkage de opwarming echt beïnvloeden?
Ja. Een lekkage of binnendringende lucht kan de waterbeweging verstoren en de efficiëntie van het circuit verminderen. Aansluitingen moeten daarom correct zijn aangedraaid en dicht zijn.
Welke signalen wijzen op een verkeerde aansluiting?
Water dat zeer langzaam opwarmt, een schijnbaar stilgevallen circulatie of een ongewone ophoping van warmte in de kachel zijn signalen waarbij de installatie onmiddellijk moet worden gecontroleerd.
